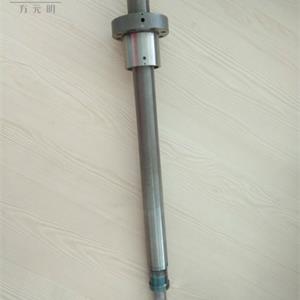

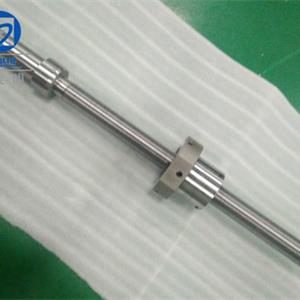

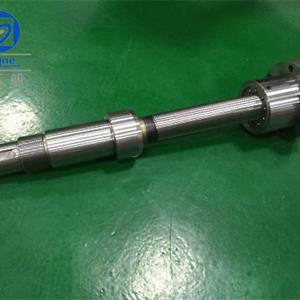

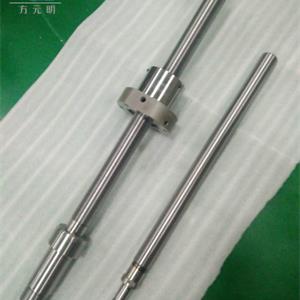

行星滚柱丝杠

产品简介：

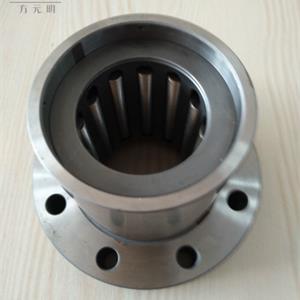

行星滚柱丝杠是采用了以滚柱替代滚珠传动方式的丝杠产品。其众多的接触点使行星滚柱丝杠的承载能力非常强。 行星滚柱丝杠是一种将旋转运动转换为线性运动的机械装置。行星滚柱丝杠传动方式是在主螺纹丝杠的周围，行星布置了6-12个螺纹滚柱丝杠，将电机的旋转运动转换为丝杠或螺母的直线运动。行星滚柱丝杠能够在极其艰苦的环境下承受重载上千个小时，使得行星滚柱丝杠成为要求连续工作制应用场合的理想选择。

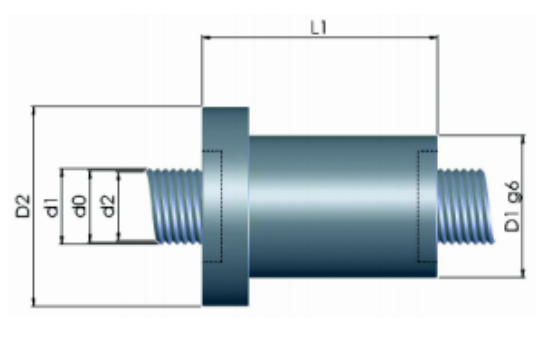

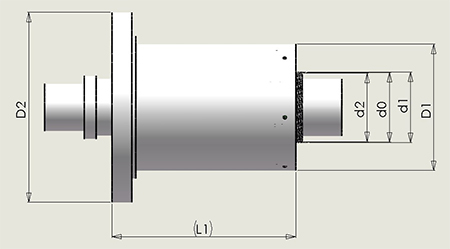

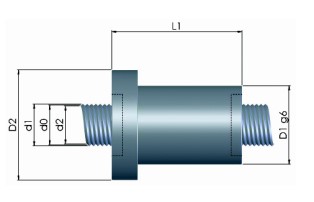

产品选型：

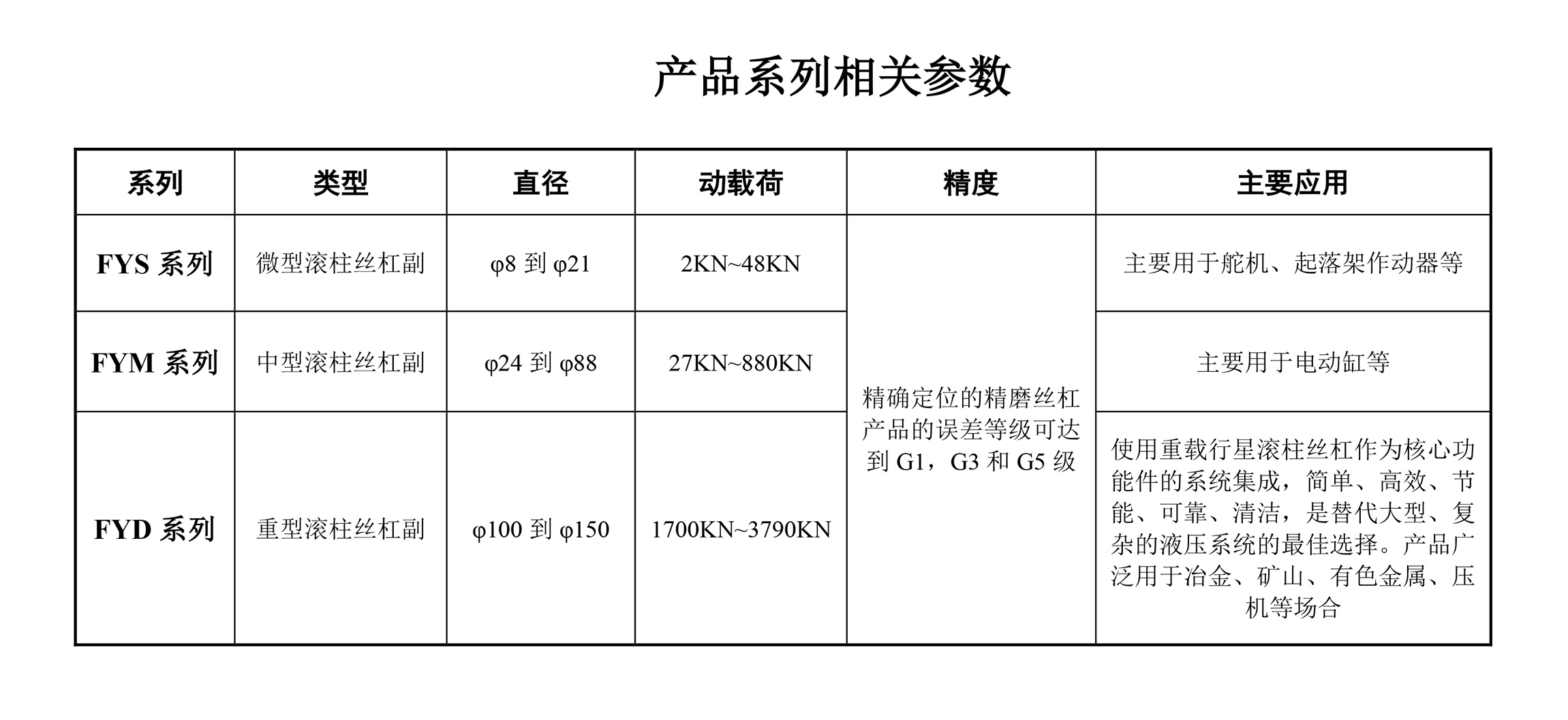

西安方元明科技股份有限公司根据滚柱丝杠副按照直径分类，分别形成了FYS/FYM/FYD三种型号系列产品。

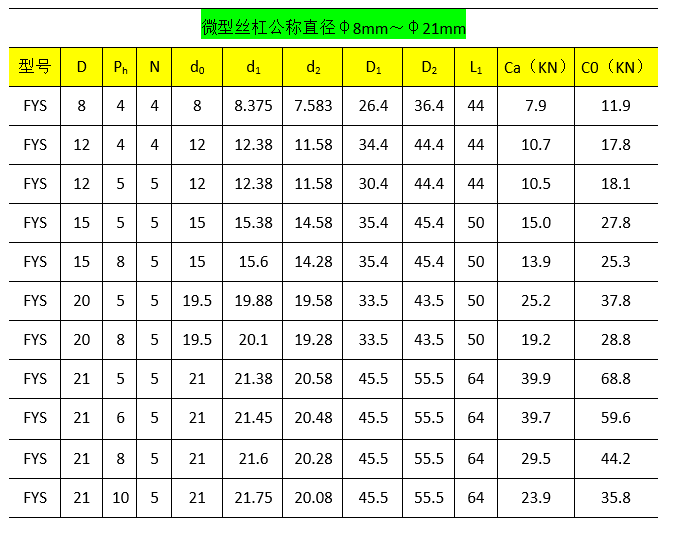

微型丝杠公称直径φ8mm～φ21mm

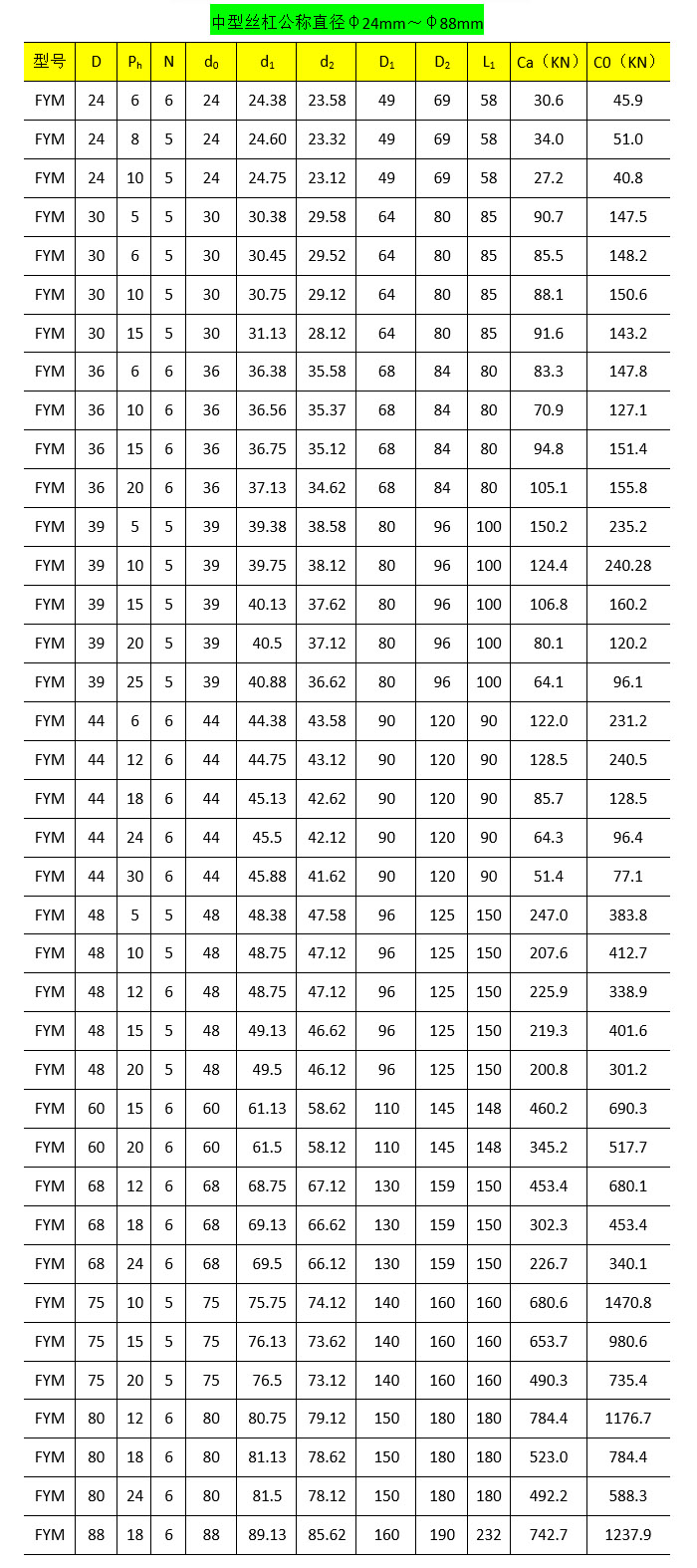

中型丝杠公称直径φ24mm～φ88mm

重型丝杠公称直径φ100mm～φ150mm

产品优势

与传统丝杠相比，滚珠丝杠和行星滚柱丝杠副都是在普通丝杠的基础上，将螺旋传动的滑动摩擦用滚动摩擦来代替，两者有很大的相似之处，因此在硏究行星滚柱丝杠副时，滚珠丝杠是最理想的参照。

作为滚珠丝枉的理想替代品，行星滚柱丝杠副在滚动体的结构上跟滚珠丝杠有着一定的差异，其特殊的螺纹滚柱结构给行星滚柱丝杠副带来了很多无可比拟的优势：

①高承载：行星滚柱丝杠是线接触，接触面的增加，使承载能力和刚性大大提高。所以具有高刚性、高承载能力，比同规格滚珠丝杠副高出3倍以上（最高超过10倍）。

②耐冲击：承受冲击载荷的能力很强，工作可靠。

③体积小：在相同载荷的情况下，行星滚柱丝杠体积比滚珠丝杠小1/3的空间。

④高速度：最高线速度可达2000mm/s，输入旋转转速可达5000rpm或者更高。最大加速度可达3g。

⑤噪音低：避开了返向装置对DN值的制约，在导程很小的情况下实现高速驱动，DN≥14万，Vmax≥60m/min，角加速度7.000r/s^2，振动小、噪音低。

⑥高精度：丝杠轴是小导程角的非圆弧螺纹，有利于达到较高的导程精度，可实现精密微进给。

⑦长寿命：由Hertz pressure(赫兹压力)定律，我们可以得出：行星滚柱丝杠能承受的静载为滚珠丝杠的3倍，寿命是滚珠丝杠的15倍。

一体化的螺母组件很容易从丝杠轴分离，滚动体及相关零件不会散落，便于安装与维修。

对恶劣的环境（低温、粉尘、化学沉积、无润滑等）的适应能力较强。

直径范围：φ8mm 至φ150mm

导程范围：0.5mm 至 30mm

螺母形式：单螺母、双螺母、预紧螺母等形式

应用领域

行星滚柱丝杠产品广泛应用于数控机床、工业机器人、航空（飞机/直升机）、航天（火箭/卫星）、武器（坦克/加农炮/导弹/航空母舰/核潜艇）、注塑机、机械压力机、望远镜、核电站、石油与化工行业、冶金设备、汽车工业、伺服电动缸等。
